AOI

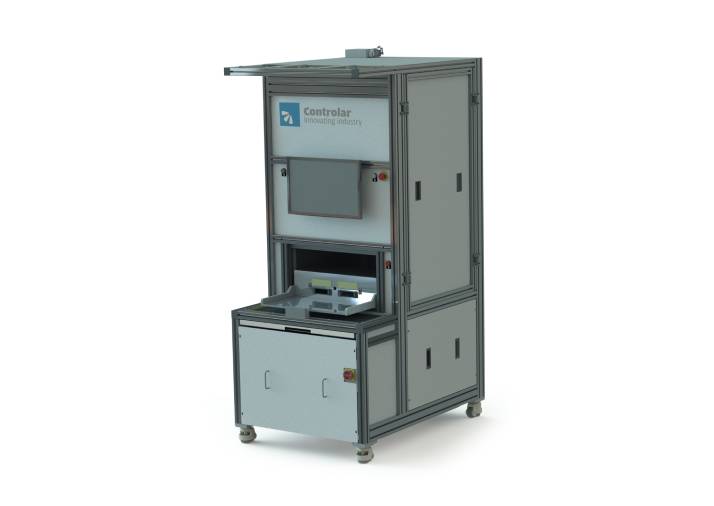

Solução de Teste para Inspeção Ótica Automática
Controlar AOI

Pontos chave


Teste funcional completo de monitores e clusters para controlo de qualidade

Modular e flexível

Scan total da área de teste do dispositivo

Maior eficiência dos ciclos de fabricação, reduzindo os tempos de operação

Especificações técnicas

Dimensões
(em mm)

900 (C) x 1300 (L) x 2200 (H)

Protocolo de comunicação

Host-link protocol (PC-PLC)
GigaBit Ethernet (PC-Camera)

Alimentação
Tensão
Frequência
Corrente



230VCA
50Hz
20A

Medições

Tensão DC/AC, consumo de corrente e iluminação

Dimensões permitidas para o produto a testar (DUT)

Sistema 3-eixos (XYZ) para varredura total da área de teste do produto
X: 600mm; Y: 450mm; Z: 200mm

Ar comprimido

6 bar

Downloads

Se precisar de mais informações, contacte-nos via info@pt.controlar.com

Características gerais

A Solução de Teste para Inspeção Óptica Automática, em inglês AOI (Automatic Optical Inspection), foi desenvolvida para a validação de teste funcional e de teste de visão em displays e clusters de automóveis para garantir o controlo de qualidade no final da linha de produção ou entre as estações de montagem.

Utilizando uma interface padrão e um método rápido ChangeOver, esta solução está preparada para uma produção flexível e dinâmica. Ao usar o conceito de teste Mura, o fluxo de teste foi melhorado e as perdas de produção, assim como a variabilidade do output, são reduzidas.

Configuração

A solução de teste AOI possui uma interface padrão permitindo testar diferentes tipos de clusters, com alteração do equipamento. Esta solução pode ser personalizada com diferentes instrumentos e equipamentos, como:

  • Equipamento de visão: câmaras, medidor de luz, espectrorradiômetro, fonte de luz, colorímetro, termómetro
  • Interfaces de barramento: CAN, LIN, LVDS, BroadR-Reach, MOST150

Esta solução de teste é adequada para equipamentos de montagem em rack de 19”.

Aplicações

A solução de teste AOI foi desenvolvida para atender aos elevados padrões da indústria automóvel (fabricação de componentes eletrónicos), especificamente para testes funcionais de displays e clusters de automóveis. Esta solução é também indicada para outros setores, como eletrónicos de consumo, com a possibilidade de ser personalizado para diferentes tipos de produtos.
