XILS
Sistemas de Teste em Linha
Para instrumentação crítica

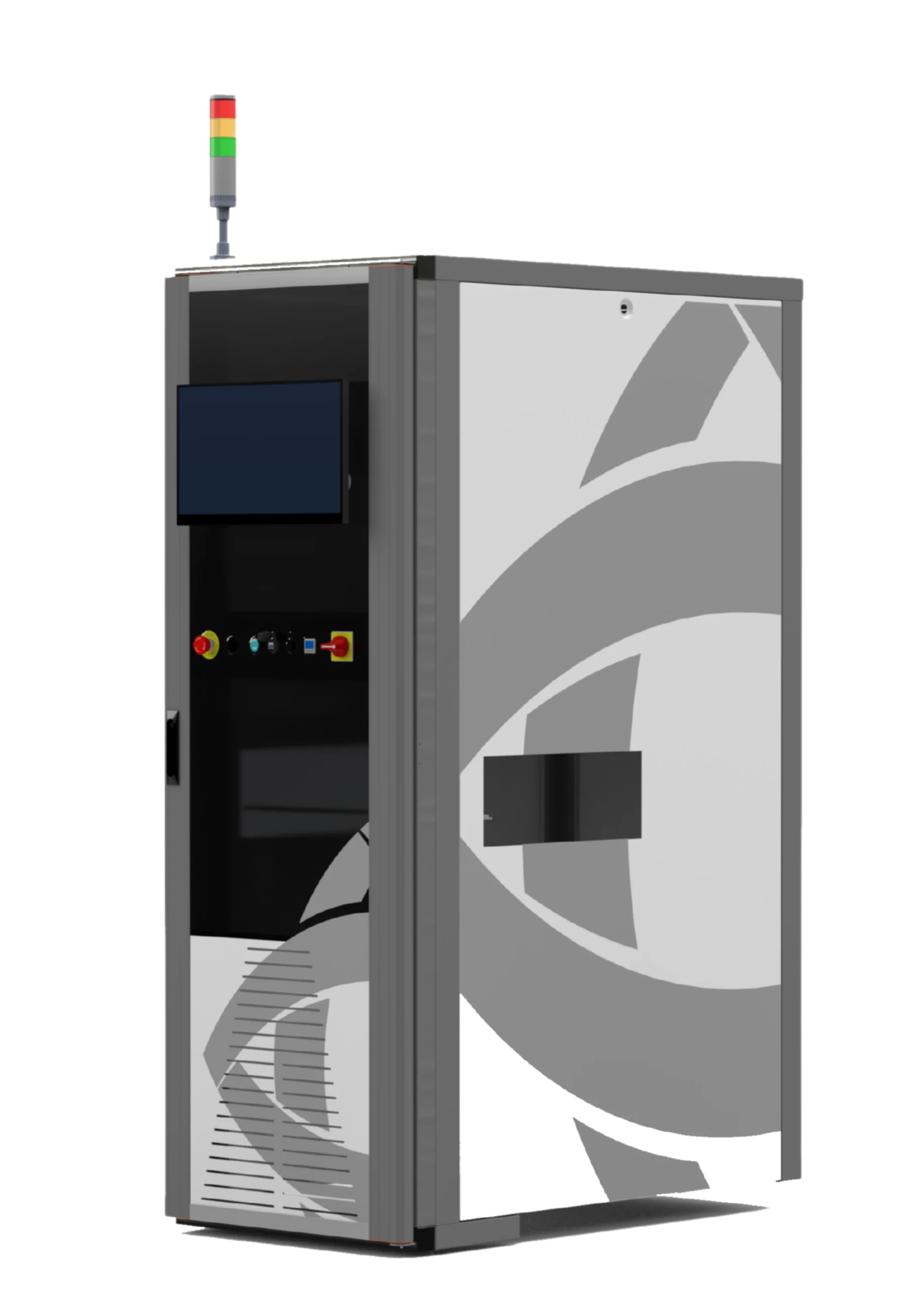

XILS600
Um handler multifunções projetado para aplicações de ISP (Programação In-System) e FCT (Teste Funcional de Circuitos).
Dispõe de um transportador secundário ao nível SMEMA, que permite uma função de passagem direta, eliminando a necessidade de linhas de produção paralelas. Um sub-rack especial de instrumentação com uma interface de fixture secundária oferece uma distância de cablagem reduzida entre a instrumentação e o DUT, tornando-o particularmente adequado para aplicações críticas.
O handler alcança um tempo de manipulação aproximado de 6 segundos, sem incluir a duração do teste, e é compatível com o XILS800, assim como com outras unidades XILS600 configuradas em série.
Para aplicações de elevada exigência

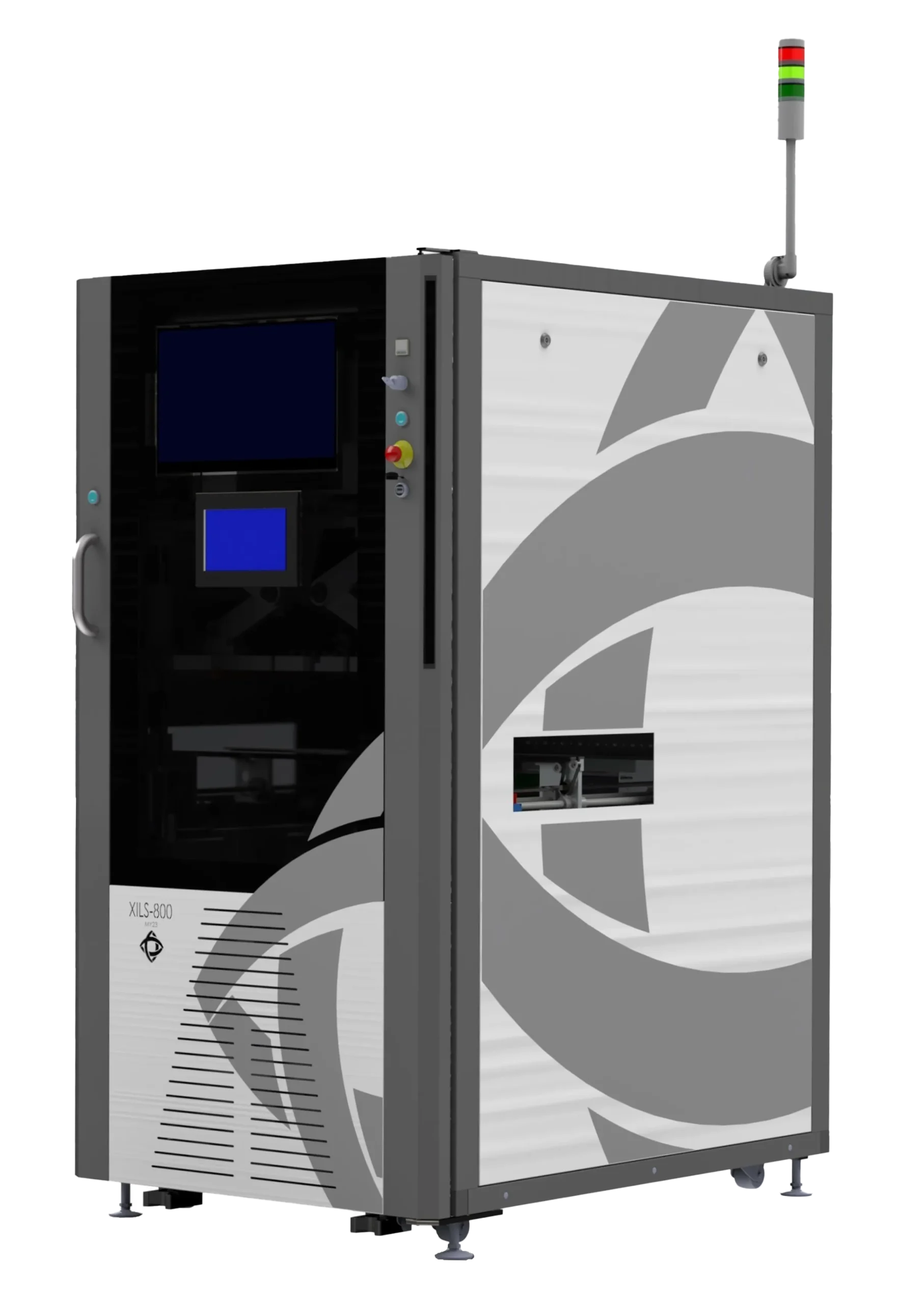

XILS800
Desenvolvido para cumprir requisitos exigentes que envolvem um elevado número de pontos de teste e PCB de grande dimensão, tornando-o adequado para aplicações de ICT (Teste em Circuito), ISP (Programação In-System) e FCT (Teste Funcional de Circuitos).
Oferece um tempo de manipulação aproximado de 7 segundos, excluindo a fase de teste. O XILS800 pode ser conectado em série com os handlers XILS600 e XILS1200.
Construído com uma estrutura robusta em ferro e alumínio, foi concebido para suportar forças superiores a 15 kN. Suporta também as principais plataformas de equipamentos de teste, incluindo Teradyne, Keysight, Checksum, TRI, entre outras.
Para PCB de grandes dimensões

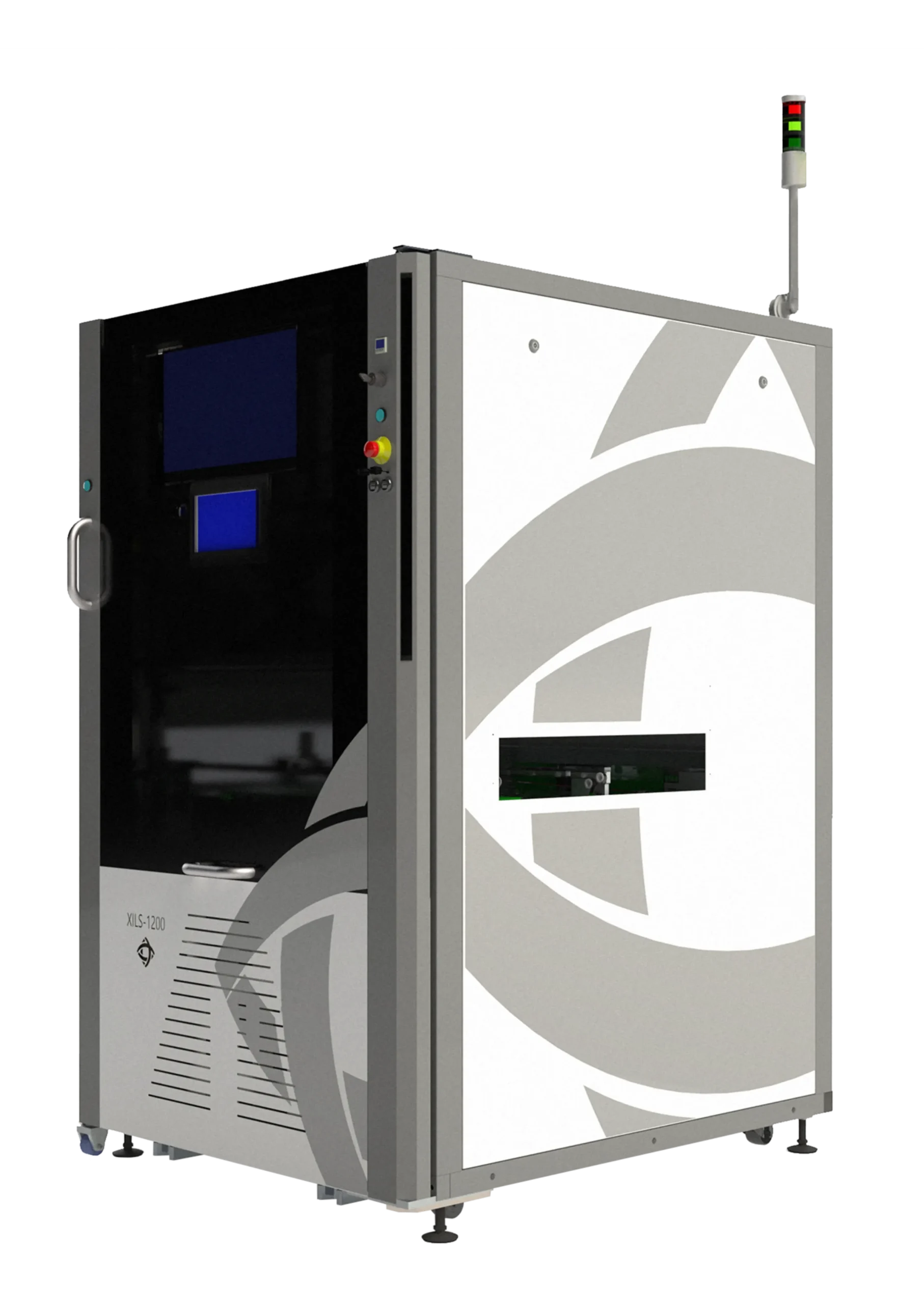

XILS1200
Concebido para testes de ICT (In-Circuit Test), ISP (Programação In-System) e FCT (Teste Funcional de Circuitos) de PCB sobredimensionadas. Oferece um tempo de manipulação aproximado de 8,5 segundos, excluindo a fase de teste.
Projetado para integrar-se perfeitamente com as unidades XILS800 e XILS600 em linhas de produção em série, possui uma estrutura resistente em ferro e alumínio capaz de suportar forças superiores a 18 kN.
Se precisar de mais informações, contacte-nos através de info@es.controlar.com.
Descrição
Projetada pela EIIT – A Controlar company para cobrir um grande número de pontos de teste e uma vasta gama de dimensões de PCBA, a série XILS- eXtended In-line Handling System é composta por handlers versáteis adaptados a diferentes tecnologias de teste eletrónico para montagem de PCB e aplicações de teste.
Estes sistemas multiestações e automatizados são altamente configuráveis e estão preparados para expansão futura. Com um conceito modular, podem ser montados em série com diferentes handlers, ocupando um espaço reduzido.
Com alta velocidade de manipulação, os nossos handlers XILS foram concebidos para atender a requisitos específicos para um elevado número de pontos de teste e podem acomodar uma vasta gama de dimensões de PCB (desde placas de PCB individuais até dispositivos completos assemblados).
A linha é configurável através de software e personalizada durante a preparação do produto, assegurando um processo de configuração rápido e simples e simplificando as trocas de produto.
Configuração do Produto
- Economia de espaço: os handlers podem ser conetados em linha, permitindo uma configuração de sistema in-line com outros handlers XILS.
- Sistema de comunicação integrado: os sistemas podem comunicar entre si internamente, eliminando a necessidade de transportadores adicionais, leitores de código de barras e estações de armazenamento.
- Configuração da linha ajustável: facilidade de configuração através de software e personalização caso a caso durante a preparação do produto.
- Subestrutura de instrumentação especial com interface secundária para dispositivos, apresentando uma curta distância de cablagem entre a instrumentação e o DUT (Dispositivo Sob Teste).
- Atuação lateral para os conectores do DUT, como USB e Ethernet para assegurar um controlo preciso da força de inserção, melhorando a fiabilidade e o desempenho.
Aplicações
A Controlar e os sistemas de manuseamento em linha da EIIT são desenvolvidos para cumprir os rigorosos padrões da indústria automóvel, sendo também perfeitamente adequados para os setores de eletrónica de consumo e eletrónica industrial. Estes sistemas garantem testes precisos, escaláveis e de alta velocidade a uma grande variedade de PCB e PCBA.
LC1000: Transportador para manuseamento de PCBs e ligação a máquinas em linha.
XILS800: Handler versátil para testes de elevado volume em ICT, ISP e FCT.
RFILS1000: Handler de testes RF para aplicações sem fios como Wi-Fi, Bluetooth e medição por RF.
XILS1200: Handler de PCB concebido para testes de PCB de grandes dimensões em ICT, ISP e FCT.
LC1000: Transportador para manuseamento de PCBs e ligação a máquinas em linha.
