Tooling & Fixturing
para Todo o Tipo de Aplicações
Integração de Tecnologias
ISP (In-System Programming)
A programação de dispositivos In-Circuit ou In-System (ISP) elimina as limitações associadas aos dispositivos de programação tradicionais (em soquete ou pré-programados). A programação ISP oferece benefícios ao nível do design em placa e do sistema, bem como aos processos de fabrico e programação.
Teste de LED
Um sistema ICT tem capacidade para executar testes eléctricos (díodo) – LED, mas muitas vezes é necessária uma análise óptica, a qual está fora do âmbito dos sistemas ICT. Para ultrapassar esta limitação, a EIIT tornou-se parceira oficial da FEASA (www.feasa.com) e utiliza equipamento FEASA para realizar a análise de LED e ecrãs, totalmente integrada nos sistemas ICT.
Gravação de memórias flash integrada em Teste ICT, Teste Funcional ou Boundary Scan
Estações de Gravação Flash Dedicadas:
- In-line ou off-line
- Programação em simultâneo (gang programming)
Programadores dedicados vs. programadores universais:
A EIIT é parceira oficial da SMH – FlashRunner (www.smh-tech.com), integrando os seus programadores universais em numerosos projetos.
Exemplos de Adaptações
- Acionamento lateral com cilindros pneumáticos ou motores de passos.
- Deteção de encravamento mecânico.
- Contacto com pinos de conectores (diferentes níveis de ativação de pontos de teste).
- Sensores Testjet, Opencheck, FrameScan ou outros “a pedido”.
- Geração de estímulos e filtragem de ruído.Conceção de peças personalizadas para ligação a componentes específicos do produto/cliente:
- Acondicionamento de sinal com amplificadores de instrumentação, divisores de frequência, etc.
- Desenvolvimento de PCB específicos para watchdog, interfacing, comutação, etc.
- Circuitos de descarga e proteção.
- Cargas específicas.
Os Nossos Parceiros
Se precisar de mais informações, contacte-nos através de info@pt.controlar.com
Descrição
A Controlar e a EIIT – A Controlar company contam com mais de 25 anos de experiência no desenvolvimento e fornecimento de fixtures e acessórios de teste para um vasto campo de aplicações – ICT (In-Circuit Test), teste funcional, programação Flash, sistemas de teste EoL (End-of-Line), etc.

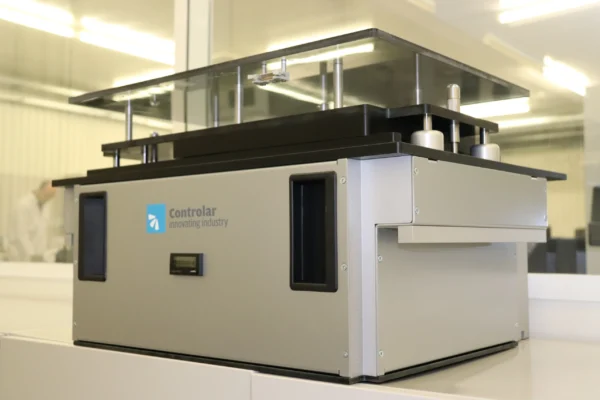

Seja em in-line ou off-line, com operação mecânica, pneumática ou a vácuo, desenvolvemos fixtures compatíveis com todos os sistemas de handling atualmente utilizados no mercado.

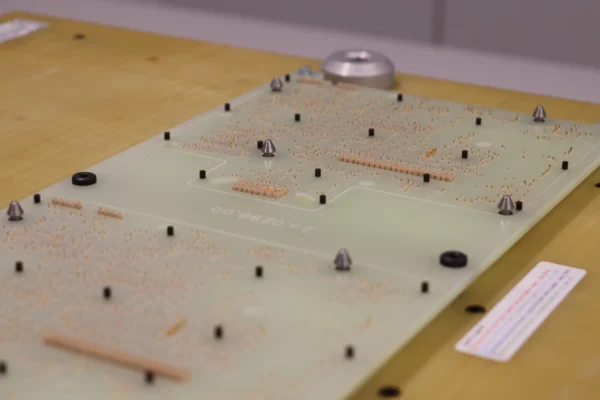

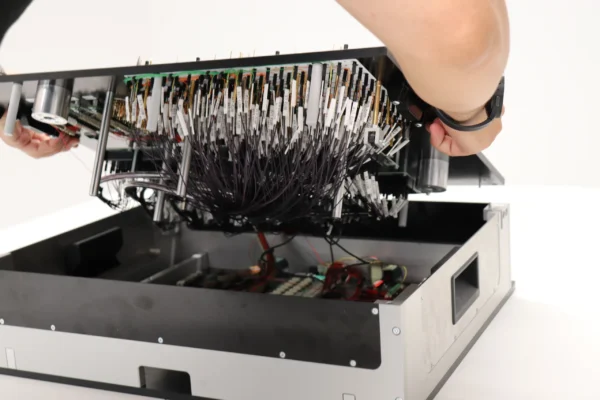

Desde fixtures mecânicos simples, com algumas centenas de agulhas e baixo volume de produção, até soluções altamente complexas com milhares de agulhas, agulhas de atuação dupla, etc.
Produtos Únicos, Solucões de Teste Únicas
Uma cama de agulhas é um fixture que requer sempre personalização, uma vez que é concebido especificamente para testar o produtos específicos. Com a nossa experiência, conseguimos normalizar o processo de customização, desenvolvimento e fabrico, o que nos permite reduzir os prazos de entrega, tanto em fixtures simples como complexos, mantendo um elevado nível de qualidade.
Os nossos especialistas em fixtures estão sempre disponíveis para analisar os requisitos específicos de cada cliente, procurando a melhor solução, alinhada com a nossa vasta experiência e metodologias comprovadas, respondendo exatamente às suas necessidades.
Projetos Chave-na-Mão
Quer necessite de fixtures ou de um projeto completo chave-na-mão (fixture + aplicação), a Controlar e a EIIT têm a capacidade de:
- Desenvolver aplicações ICT applications em várias plataformas, incluindo MDA, Testjet, testes Digitais/Hibridos
- Realizar Boundary Scan, testes funcionais, testes de LED.
- Integrar circuitos personalizados para condicionamento de sinal, filtragem de ruído, descarga, vigilância, cargas, etc.
- Integrar equipamentos de teste adicionais, como analisadores de LED, programadores de Flash, dispositivos de comunicação, etc.
- Ajustar e apoiar o início da produção e o seu escalamento nas instalações do cliente.
Com integração de diferentes tecnologias ICT, como:
- Checksum
- Teradyne
Validação de Fixture – Probe Impact Analysis
Como norma de validação na produção de fixtures, a Controlar utiliza microscópios para verificar a análise de impacto das agulhas (Probe Impact Analysis) no PCB.
Após a montagem do fixture mas ainda antes das ligações elétricas, é efetuado um estudo preliminar para validação da perfuração da placa de agulhas. Após finalização do fixture, é realizada uma nova verificação, cujos resultados são gravados e incluídos na documentação do fixture.
