RFILS1000

Sistema de Radiofrequência In-Line
RFILS1000

Destaques

Projetado especificamente para aplicações de teste em alta frequência.

Troca de fixtures rápida e ergonómica.

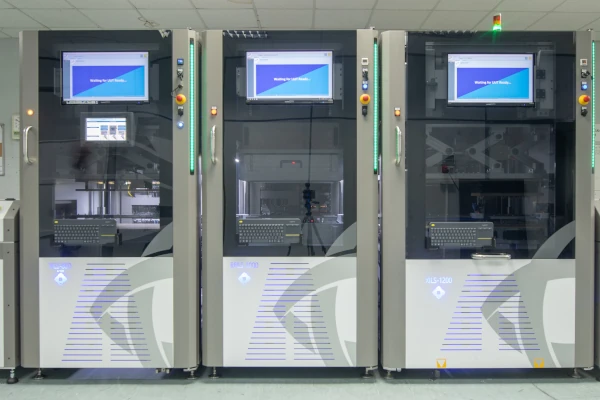

Economia de espaço: os handlers podem ser conectados numa configuração de sistema in-line.

Acionamento lateral para conectores de DUT (USB, Ethernet, etc.), garantindo um controlo preciso da força de inserção.

Gaiola de Faraday integrada (sistema integrado) para uma blindagem eficaz.

Double conveyor (sistema integrado) para configuração do sistema em linha com outros handlers.

Especificações Técnicas

Dimensões
(em mm)

1000 (L) x 1380 (C) 1950 (A)

Peso

800 kg

Alimentação

3×80 Vac // 50-60 Hz

Requisitos pneumáticos

6 bar

Tempo de manipulação
(ciclo da máquina)

Aprox. 8 seg. (Tempo de ciclo da máquina excluindo o teste.)

Aplicações típicas

FCT, RF-Test

Comunicação

Comunicação de sockets

Downloads

Datasheet (em inglês)

RFILS gif
Se precisar de mais informações, contacte-nos através de info@es.controlar.com

Descrição

Desenvolvido pela EIIT – A Controlar company, o Sistema de Radiofrequência In-Line (RFILS- Radio Frequency In-Line System) é um sistema de handling especializado para testes de aplicações de alta frequência.

Este sistema realiza medições, análises e verificações de sinais de RF em dispositivos e sistemas sem fios, garantindo que os dispositivos operem de forma eficaz e cumpram padrões de qualidade rigorosos.

Projetado para abranger requisitos sem fio como Wi-Fi, Bluetooth, rádio, satélite, LAN, medição de energia, testes de RF, entre outros, o RFILS1000 pode acomodar uma ampla gama de dimensões de PCBs e oferece capacidade de expansão futura.

Uma gaiola de Faraday integrada assegura a integridade do sinal de RF, enquanto o seu sistema de transporte duplo permite uma integração fluida numa configuração em linha com outros handlers.

Configuração

  • Versátil: adaptado a uma ampla gama de dimensões de PCBs (desde placas de PCB individuais até dispositivos completos assemblados).
  • Gaiola de Faraday Integrada: criação de um ambiente de teste controlado para dispositivos de RF e integridade dos sinais.
  • Economia de espaço: os handlers podem ser conectados em linha, permitindo uma configuração de sistema in-line com outros handlers XILS.
  • Sistema de comunicação integrado: os handlers podem comunicar entre si internamente, eliminando a necessidade de transportadores adicionais, leitores de código de barras e estações de armazenamento.
  • Configuração da linha ajustável: facilidade de configuração através de software e personalização caso a caso durante a preparação do produto.
  • Atuação lateral para os conectores do DUT, como USB e Ethernet para assegurar um controlo preciso da força de inserção, melhorando a fiabilidade e o desempenho.
  • Tempo de manipulação: aproximadamente 8 segundos (excluindo o tempo de teste).
  • Troca rápida do dispositivo de fixação: menos de 3 minutos por troca.
  • Estrutura de alta resistência: construída em ferro e alumínio, capaz de suportar forças até 8 kN.
  • Ajuste automático da largura do transportador: inclui memória programável para diferentes tamanhos de produto.
  • Transportador de alta velocidade: velocidades programáveis até 1000 mm/s.
  • Alturas de teste programáveis: obtidas através de atuação por servo motor.
  • Blocos pilon modulares: projetados para fácil integração de instrumentos (ex.: CAN, RF, pneumáticos, interfaces personalizadas).
  • Comunicação do sistema: compatível com .NET, NI LabWindows/CVI, LabVIEW ou outras plataformas terceiras via TCP/IP.
  • PLC virtual Beckhoff: para controlo avançado da máquina e integração.

Aplicações

RFILS1000 foi especialmente desenvolvido para aplicações de teste em alta frequência em diversos setores, como Automóvel, Telecomunicações, Medicina, Aeroespacial, Redes e Defesa.
