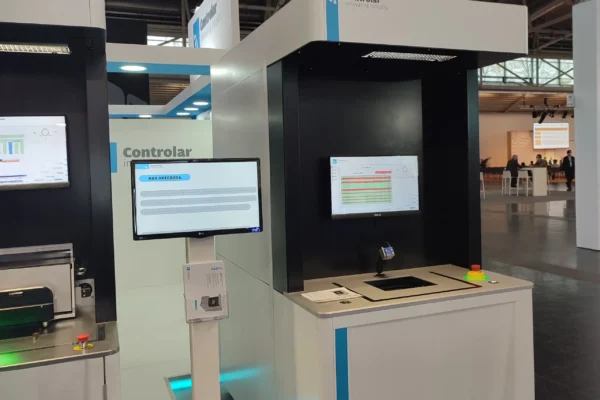

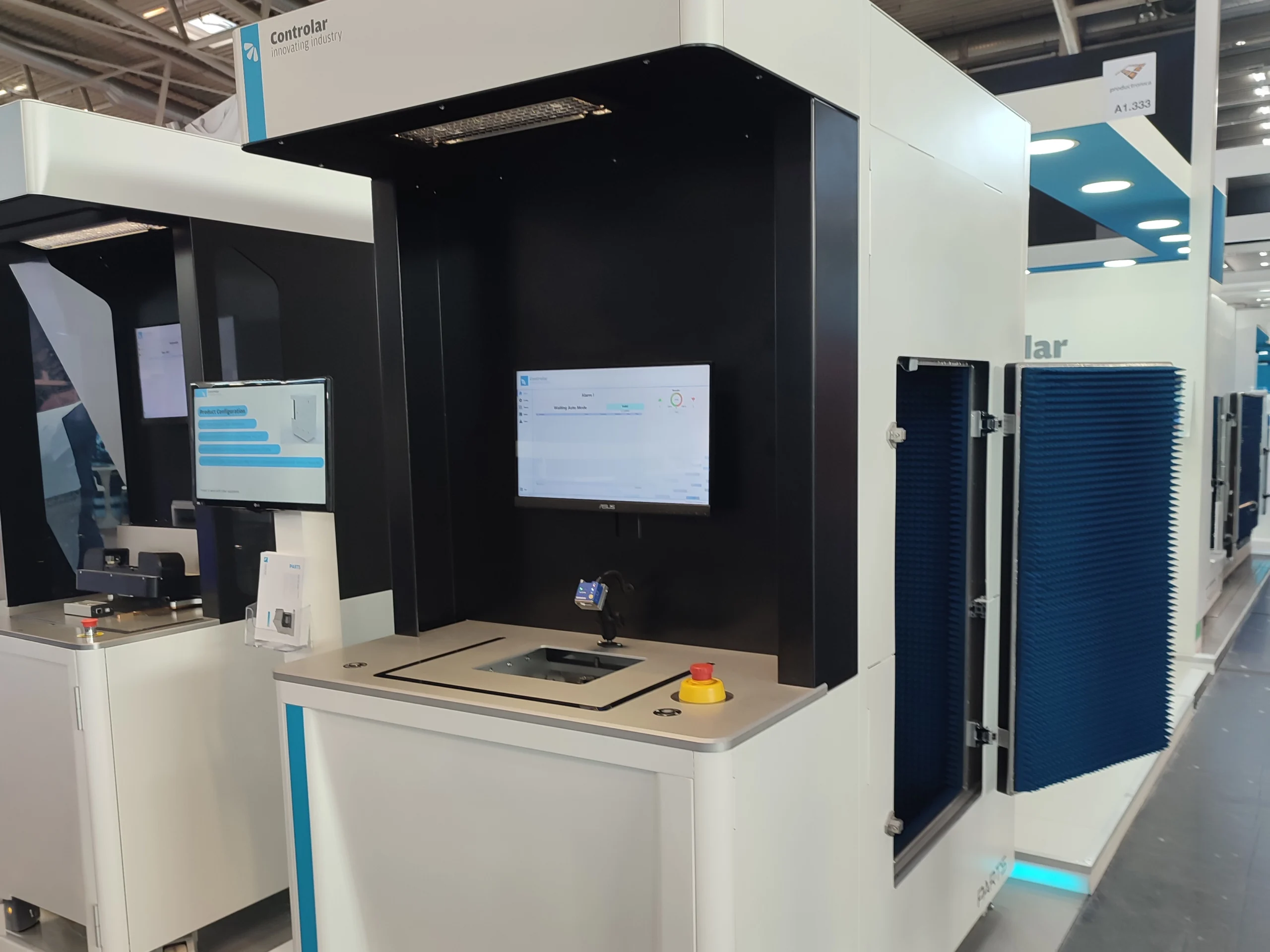

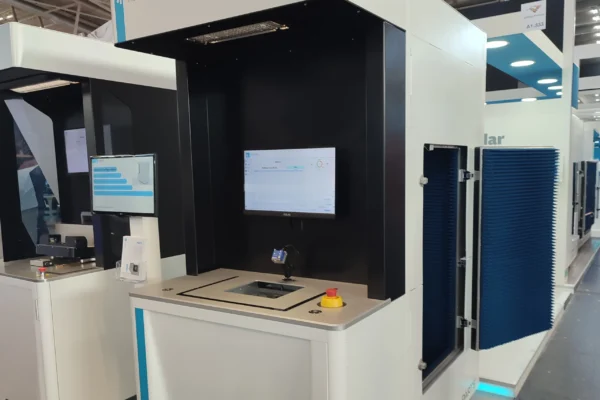

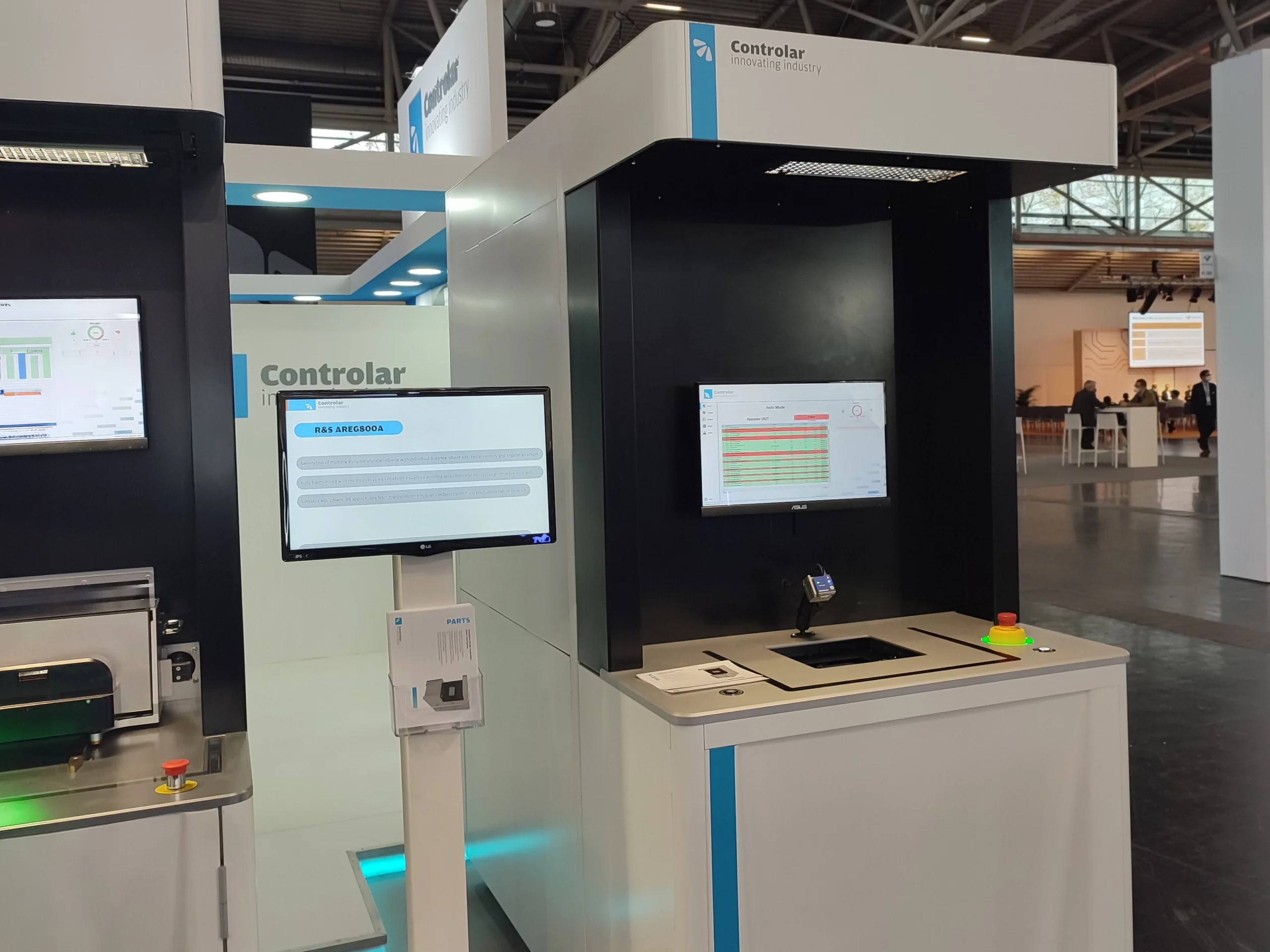

Sistema de Teste Funcional para Radar Automóvel em Linha de Produção

PARTS_v2

Pontos chave

Solução de teste e validação de alta resolução para radares automóvel

Testes OTA (Over-the-Air) realizados em ambiente isolado/anecoico

Simulação de múltiplos objetos com controlo de parâmetros específicos (Radar Cross Section – RCS, distância, velocidade, etc.)

Caracterização simultânea do diagrama de radiação da antena do radar

Conectores robustos e fixturing modular para dezenas de milhares de ciclos de acoplamento

Especificações técnicas

Dimensões
(em mm)

976 (L) x 1750 (C) x 2030 (A)

Especificações gerador de alvos



N.º de objetos







Alcance





Velocidade radial







Radar Cross Section (RCS)





Antena







Até 4 objetos artificiais a distâncias pré-configuradas (a opção de distância variável está em desenvolvimento)



4 m – 300 m (distância mínima de propagação de 0,8 m; extensível até 1,20 m)



± 500 km/h (desvios de doppler para todos os objetos ou para cada objeto individual – em desenvolvimento)



± 40 dBm2 configurável por objeto individual (por exemplo, lata de metal, ser humano, automóvel, camião, etc.)



Opção monoestática (p.e., Radares MIMO) ou biestática (p.e., alto isolamento)

Bandas de frequência

24.05-24.25/24.5 GHz; 76-77 GHz; 77-81 GHz ETSI EN 301 091-1; ETSI EN 302 264; ETSI EN 301 489-51; ETSI EN 302 858; ETSI EN 303 396; 2014/53/EU (RED)

Alimentação

100-230 VAC @ 50/60 Hz
Corrente nominal: 16 A (20 A max.)

I/O Adicional

Entrada de frequência intermédia (IF) para geração de interferência
Saída de frequência intermédia (IF) para análise de espectro/potência

Marcação CE

Compatível

Downloads





Se precisar de mais info, contacte-nos via info@pt.controlar.com

Características gerais

PARTS é uma solução de teste de alta-resolução desenvolvida pela Controlar para testar radares automóvel em linha de produção (EoL), garantindo a validação automática de validação/rejeição de radares automóvel para controlo de qualidade e conformidade de segurança.

Esta solução é adequada para radares multimodo (LRR, MRR, SRR) cobrindo várias bandas de frequência (24; 76-77; 77-81 GHz) e inclui um sistema de elevação e azimute em 3D para medição do diagrama de radiação da antena do Radar.

Com base num processo semiautomático, e fixturing de alta qualidade para uma rápida substituição de blocos, a solução PARTS proporciona ao utilizador facilidade de operação e manuseamento do produto. Esta solução de teste de alta qualidade pode ser integrada em linhas de produção para automatização de processos.

Configuração

PARTS é uma solução completa composta por vários blocos:

  • Radar Target Generator* (gerador/simulador de objetos virtuais)
  • Carregamento/recolhimento semiautomático do radar Unit Under Test (UUT)
  • Câmara anecoica e blindada para teste e validação de radar UUT
  • Máquina de linha de base – computador principal, IHM, CLP para automação e controlo de motores, quadro elétrico, etc.

(*) Suportado no gerador de objetos para radar automóvel – R&S® AREG100A

Aplicações

O sistema PARTS foi especificamente desenvolvido para a indústria automóvel para aplicações de teste funcional em sistemas de radar.
