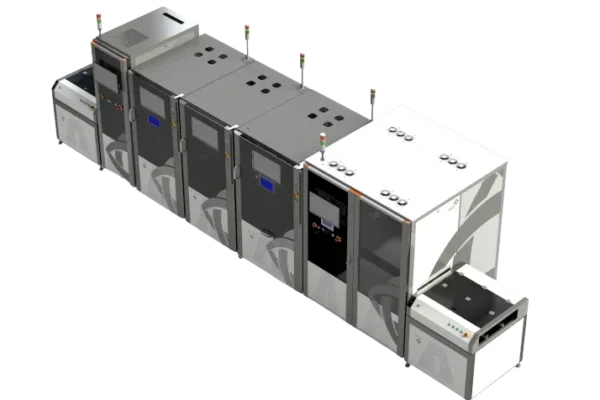

Diseñada por EIIT – A Controlar company, para cubrir un gran número de puntos de prueba y una amplia gama de dimensiones de PCB, la serie XILS – eXtended In-line Handling System está compuesta por manipuladores versátiles adaptados a diferentes tecnologías de prueba electrónica para el ensamblaje de PCB y aplicaciones de prueba.

Estos sistemas multipuerto y automatizados son altamente configurables y están preparados para futuras expansiones. Con un concepto modular, pueden montarse en serie con diferentes manipuladores, ocupando un espacio reducido.

Con alta velocidad de manipulación, nuestros handlers XILS han sido diseñados para satisfacer requisitos específicos para un elevado número de puntos de prueba y pueden acomodar una amplia gama de dimensiones de PCB (desde placas PCB individuales hasta dispositivos completamente ensamblados).

La línea es configurable a través de software y personalizada durante la preparación del producto, asegurando un proceso de configuración rápido y sencillo, simplificando los cambios de producto.

• Economía de espacio: los manipuladores pueden conectarse en línea, permitiendo una configuración del sistema en línea con otros manipuladores XILS.
• Sistema de comunicación integrado: los sistemas pueden comunicarse entre sí internamente, eliminando la necesidad de transportadores adicionales, lectores de códigos de barras y estaciones de almacenamiento.
• Configuración de la línea ajustable: facilidad de configuración a través de software y personalización caso por caso durante la preparación del producto.
• Subestructura de instrumentación especial con interfaz secundaria para dispositivos, que presenta una corta distancia de cableado entre la instrumentación y el DUT (Dispositivo Bajo Prueba).
• Actuación lateral para los conectores del DUT, como USB y Ethernet, para asegurar un control preciso de la fuerza de inserción, mejorando la fiabilidad y el rendimiento.

XILS600 (ideal para instrumentos críticos)

• Manipulador versátil y multiusos especialmente desarrollado para aplicaciones de ICT (In-Circuit), ISP (Flashing) y FCT (Funcional) y especialmente ventajoso para instrumentos críticos.
• Transportador secundario a nivel SMEMA para función de paso, eliminando la necesidad de líneas paralelas en el piso de la fábrica que se requieren para cumplir con las demandas de tiempo de ciclo.
• Tiempo de manipulación de aproximadamente 6 segundos (tiempo de ciclo de la máquina excluyendo la prueba).
• Posibilidad de configuración en línea con manipuladores XILS800 o con otros manipuladores XILS600.

XILS800 (solución versátil para aplicaciones de alta demanda)

• Diseñado para atender requisitos específicos para un alto número de puntos de prueba y grandes paneles en aplicaciones de ICT (In-Circuit), ISP (Flashing) y FCT (Funcional).
• Tiempo de manipulación de aproximadamente 7 segundos (tiempo de ciclo de la máquina excluyendo la prueba).
  Posibilidad de conexión en línea con los manipuladores XILS600, XILS800 y XILS1200.
  Soporta fabricantes como Teradyne, Keysight, Checksum, TRI y otros.

XILS1200-TSi (adecuado para pruebas de PCB extragrandes)

• Manipulador de mayor tamaño, especialmente desarrollado para probar PCBs extragrandes en aplicaciones de ICT (In-Circuit), ISP (Flashing) y FCT (Prueba Funcional).
• Tiempo de manipulación de aproximadamente 8.5 segundos (tiempo de ciclo de la máquina excluyendo la prueba).
  Posibilidad de configuración en línea con otros manipuladores XILS600 y XILS800.

Las soluciones de handling en línea de EIIT han sido desarrolladas para cumplir con los altos estándares de la industria automotriz para probar una amplia gama de PCB y PCBA. Sin embargo, estos sistemas también son adecuados para otras industrias, como la electrónica de consumo e industrial.
