Consolas de Teste Manuais

Para diversos tipos de teste e configurações

Destaques

Consolas (fixtures) manuais desenvolvidas para diversos tipos de teste e configurações de validação personalizadas.

Solução compacta, flexível e low-cost, ideal para ambientes laboratoriais ou de produção de baixo volume

Projetada para acomodar instrumentos, interfaces de PC e recursos de segurança num espaço reduzido.

Conceito modular com substituição rápida e ergonómica de kit intercambiável

Totalmente customizável a todo o tipo de PCB e interfaces de instrumentação
Se precisar de mais informações, contacte-nos através de info@pt.controlar.com

Descrição

As nossas consolas manuais de teste estão preparadas para programar memórias flash, para testes ICT (In-Circuit Testing), FCT (Funcional), Boundary Scan ou testes de LED integrados nos circuitos.

A programação de dispositivos In-Circuit ou In-System (ISP) elimina limitações associadas a dispositivos programáveis tradicionais (On-Socket ou Pré-Programados). O ISP – In-System Programming oferece benefícios tanto nos processos de design quanto na fabricação e programação permitindo a configuração diretamente na placa de circuito ou no sistema.

Sendo a última etapa do processo de inspeção e verificação, o Teste Funcional é, por norma, realizado no final da linha de produção, utilizando um sistema de teste funcional para validar se os PCB ou o produto (semi-assemblado) atendem às especificações.

O método de Boundary Scan tem a vantagem de ser bastante versátil, sendo adequado para várias aplicações, incluindo teste ao nível do sistema, teste de memória RAM e flash, programação de flash e emulação de CPU, entre outras.

Os testes de LED integrados nos circuitos verificam o correto funcionamento dos LED, confirmando se eles acendem ou piscam como esperado, o que ajuda a identificar falhas de soldadura, conexões ou componentes danificados de forma rápida e eficiente durante o processo de inspeção manual.

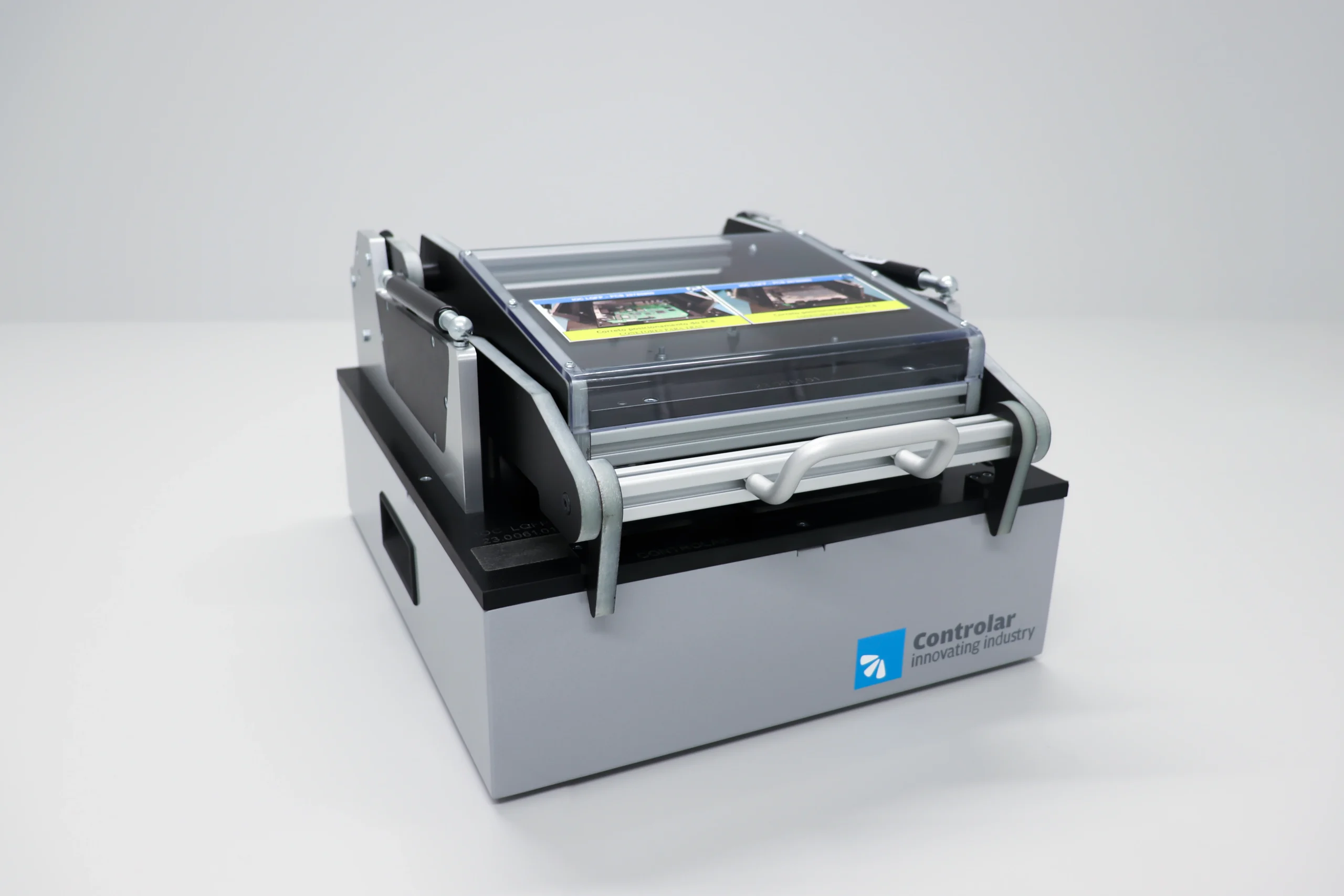

Manual Test Console
Manual Test Console
Manual Test Console

Arquitetura

  • Fixture manual mecânico com mecanismo de fecho de pressão paralela.
  • Possibilidade de expansão individual graças ao sistema modular.
  • Conceito modular com versões de kit intercambiável, adaptável ao produto a ser testado, ou configuração standalone.
  • Na versão de kit intercambiável, dispõe de uma interface interna customizada para integrações específicas, como Pylon, VPC, ODU, entre outros.
  • Interface traseira personalizada para instrumentação e conexão de sinalização.
  • A caixa pode ser aberta facilmente para facilitar operações de debugging e manutenção.
  • Ampla gama de acessórios disponíveis, incluindo atuação penumática, bloqueio de placa calcadora, deteção da posição correta do PCB, abertura automática, entre outros recursos que aumentam a versatilidade e eficiência do processo de teste.

Aplicações

  • Programação de memórias flash integradas em teste de ICT, Teste Funcional,  Boundary Scan ou LED.
  • Estações flash dedicadas: programação offline e gang programming
  • Programadores dedicados vs programadores universais

A Controlar e a EIIT – A Controlar company– desenvolvem modelos totalmente concebidos internamente (100% in-house), bem como soluções baseadas em modelos disponíveis no mercado, personalizados para o produto do cliente, utilizando marcas reconhecidas como Ingun, ATX, GPS, entre outras.
