Sistema de Transporte
para Soldadura por Onda de Unidades Eletrónicas
Destaques
Carregamento de máquinas de soldadura por onda com tapetes de transporte de entrada e saída.
Tapetes transportadores SMEMA produzidos na Europa
Referências Técnicas
Dimensões do tapete de entrada
(em mm)
2500(C) x 772(L) x 1045(A)
Dimensões do tapete de saída
(em mm)
4000(C) x 772(L) x 1045(A)
Fonte de Alimentação
Corrente
Frequência
Potência
I1: 10A; I2: 10A; I3:10A
50/60 HZ
7kW
Pressão máx. (Bar)
6
Se precisar de mais informações, contacte-nos via info@pt.controlar.com.
Visão Geral
A finalidade deste Sistema de Transporte para Soldadura por Onda é de conduzir paletes/fixtures, ao longo de um processo de soldadura por onda, através de dois tapetes transportadores: um tapete de entrada e outro de saída.
O tapete transportador de entrada fica alinhado com as mesas de montagem que antecedem a máquina de soldadura. É utilizado pelo operador para montar os componentes ou unidades eletrónicas colocadas no palete a serem soldadas antes de entrarem na máquina de soldadura de ondas.
O tapete de saída está localizado no final da linha de montagem e refrigera os componentes já soldados antes de sua remoção.
Arquitetura
Este sistema é composto por:
– Tapete de entrada: contem um sensor fotoelétrico para detetar se há uma palete pronta para ser soldada e um travão com íman embutido para colocar a palete em espera antes que esta entre na fase de processo de soldagem.

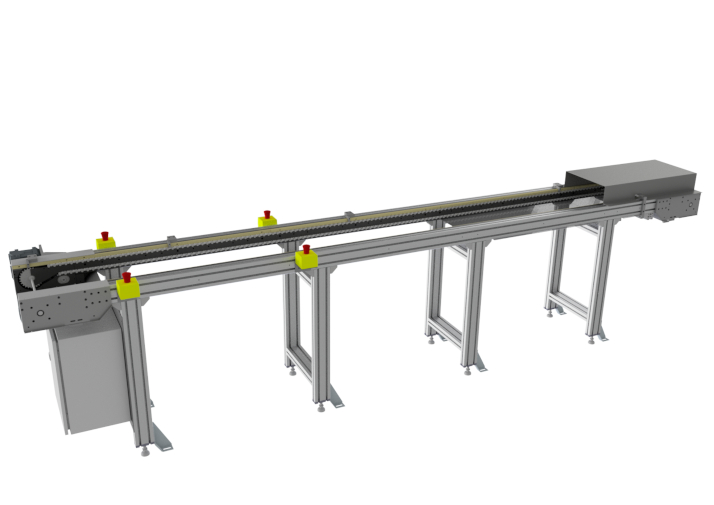

– Tapete de Saída: contem uma placa de ventilação que incorpora um compartimento com oito ventiladores para acelerar o processo de refrigeração dos componentes soldados. Dois sensores fotoelétricos permitem ao operador saber quantas paletes estão nos tapetes transportadores, e se estes estão completamente cheios. Este tapete também contém sete botões de emergência por razões de segurança.
Aplicações
Este Sistema de Transporte para Soldadura por Onda de PCB foi desenvolvido para atender aos elevados padrões da Indústria Eletrónica, o que o torna adequado também para outras indústrias, podendo ser customizado para diversos tipos de produtos.
