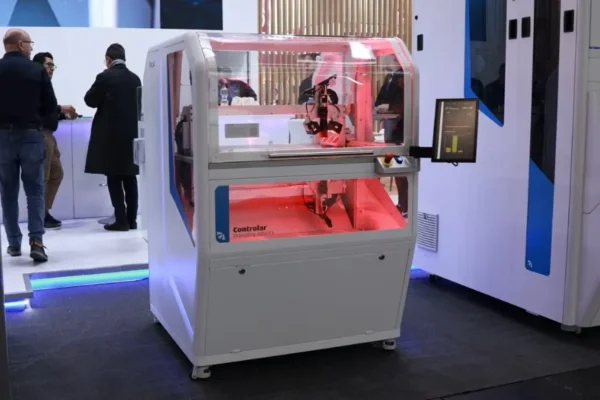

O PicAI (AI-driven Probe Inspection Control) é o primeiro sistema inteligente do mundo de inspeção de picagens, totalmente automatizado e projetado para eliminar a verificação manual de fixtures de teste de PCB.

Com patente pendente, o PicAI combina um módulo de visão dupla com Inteligência Artificial (IA) adaptativa para analisar as marcas deixadas pelas agulhas de teste nas PCB e assim verificar a conformidade de fixtures de diferentes tipos de teste – ICT, FCT, etc. – com precisão e rapidez.

O sistema captura a PCB inteira num varrimento único, detetando as picagens de cada Test Point (TP) e medindo desvios em relação ao centro do TP com precisão de ~7 μm por píxel.

Todos os dados de inspeção são transformados em relatórios inteligentes, incluindo análises estatísticas, rastreabilidade completa e monitorização de tendências, permitindo tomar decisões rápidas e assertivas.

• Hardware: Unidade compacta, tudo-em-um, robusta e de nível industrial, projetada para garantir máxima durabilidade em ambientes de produção exigentes.
• Sistema Ótico: Sistema integrado, com câmaras lineares de alta resolução e módulos de iluminação sincronizados para inspeção simultânea e precisa das faces superior e inferior da PCB.
• Software: Baseado em PC, com interface intuitiva e análise suportada por IA para relatórios detalhados, rastreabilidade e otimização de processos.
• Visão Computacional Adaptativa: Reconhecimento baseado em IA para ajuste automático dos parâmetros de inspeção para minimizar possíveis deteções falsas e garantindo compatibilidade com qualquer PCB independentemente do tamanho, cor e material.

A versatilidade do PicAI torna-o uma solução ideal para as diversas fases do ciclo de vida de produção de componentes eletrónicos.

No chão de fábrica, atua como uma barreira crítica de qualidade, garantindo que os fixtures de teste estejam perfeitamente alinhados com as PCB e detetando defeitos antes que causem retrabalhos dispendiosos.

Em I&D e design, fornece dados de desempenho precisos, acelerando o desenvolvimento de PCB e ajudando a prevenir falhas futuras.

No controlo de qualidade, o PicAI disponibiliza dados e relatórios de inspeção objetivos e repetíveis, assegurando qualidade consistente e conformidade em todos os lotes de produção.
