MILS700

Sistema de Teste em Linha

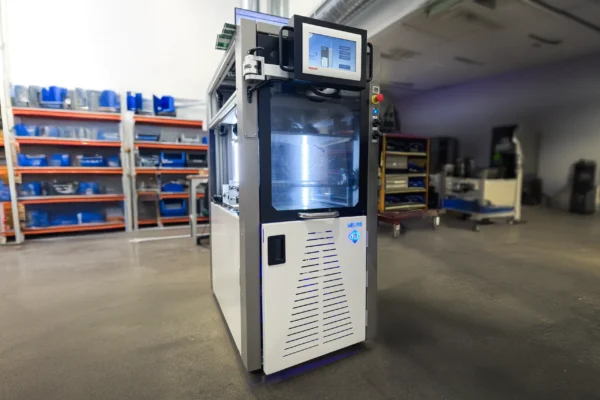

MILS Cover

Destaques

Handler versátil e económico projetado para a integração global de instrumentação.

Troca de fixtures rápida e ergonómica, simplificando as mudanças de produto.

Economia de espaço: outros handlers podem ser conectados numa configuração de sistema em linha.

Transmissão lateral para conectores DUT (USB, Ethernet, etc.), garantindo um controlo preciso da força de inserção.

Referências Técnicas

Dimensões
(em mm)

700 (W) x 1200 (L) 1650 (H)

Peso

500 kg

Alimentação

3×80 Vac // 50-60 Hz

Requisitos pneumáticos

6 bar

Tempo de manipulação
(ciclo da máquina)

Aprox. 5 sec. (tempo de ciclo da máquina excluindo o teste)

Aplicações típicas

ICT, ISP-FCT

Comunicação

Sockets communication

Downloads

Datasheet (em inglês)

MILS

Visão Geral

A série MILS de sistemas de teste (handling)  é uma solução versátil e económica, compatível com diversas tecnologias de teste eletrónico para montagem de PCBs e aplicações de teste exigentes.

Foi projetada para atender a requisitos específicos de programação em sistema (ISP) e testes funcionais (FCT), suportando uma variedade de dimensões de PCB e oferecendo expansão futura.

Além disso, a série MILS oferece velocidades altas de manipulação, juntamente com um processo de configuração rápido e fácil para uma transição de produto suave e contínua.

Configuração do Sistema

  • Construção de alta resistência: projetada com ferro e alumínio de alta resistência para suportar forças de até 8 kN.
  • Largura ajustável do transportador: apresenta um transportador com ajuste automático e configurações de memória programáveis.
  • Operação de alta velocidade: capaz de operar a velocidades de até 1000 mm/s, com configurações de velocidade programáveis.
  • Teste pneumático de dupla fase: equipado com um sistema pneumático para testes de compressão de dupla fase.
  • Manipulação eficiente: tempo aproximado de manipulação de 5 segundos (ciclo da máquina, excluindo testes).
  • Troca rápida de fixtures: menos de 3 minutos necessários para a troca de acessórios.
  • Codificação de fixtures: as placas superior e inferior incluem codificação de fixtures para validação de produto e de fixtures.
  • Blocos de pilar modulares: projetados para fácil integração de instrumentação, incluindo CAN, RF, pneumática ou outros requisitos personalizados.
  • Drivers de comunicação flexíveis: suporta comunicação de controlo da máquina com .NET, NI LabWindows CVI, LabVIEW ou outras plataformas de terceiros via TCP/IP.
  • PLC virtual Beckhoff com HMI: incorpora um PLC virtual Beckhoff para controlo e monitorização avançados.
  • Compatível com: kits de acessórios XILS600 e ILS700.

Aplicações

MILS700 é um handler em linha versátil projetado para a integração global de instrumentação. Suporta fabricantes como Teradyne, Keysight, Checksum, TRI, entre outros.
