BRidge4Net

Sistema eficiente de conversión Ethernet - BroadR-Reach™ para equipos de pruebas

Puntos clave


Indicado para todos los sitemas de prueba que necesiten el conversor Ethernet – BroadR-Reach™

Software personalizado para un debug y mantenimiento fáciles

Diagnóstico de fallas de conexión

Fácil instalación y configuración

Especificaciones técnicas

API

Compatible con BroadR-Reach™/Teststand

Protocolos de comunicación
Ethernet PHY transceivers
PC

MDIO

USB

Suministro eléctrico
Cabo de conexión
Tensión
Frecuencia
Corriente



Conetor DC barrel
9…36V DC

2A (max)

Input/Output

Conector Ethernet
Conector BroadR-Reach™

RJ45
Molex Automóvel

Descargables

Para mayor información, contáctenos por info@pt.controlar.com

Características generales

BRidge4Net es un dispositivo único desarrollado para convertir 100BASE-TX (Ethernet) para 100BASE-T1 (BroadRReach™). Con el diagnóstico de fallas de encendido integrado, es la opción ideal para todas las aplicaciones de sistemas de pruebas de la industria automotriz y/o para proveedores de equipo de pruebas automático que necesiten una conversión para Ethernet. Integra un diseño titular y compacto, resultando en un dispositivo eficiente, robusto y de instalación sencilla.

Configuración

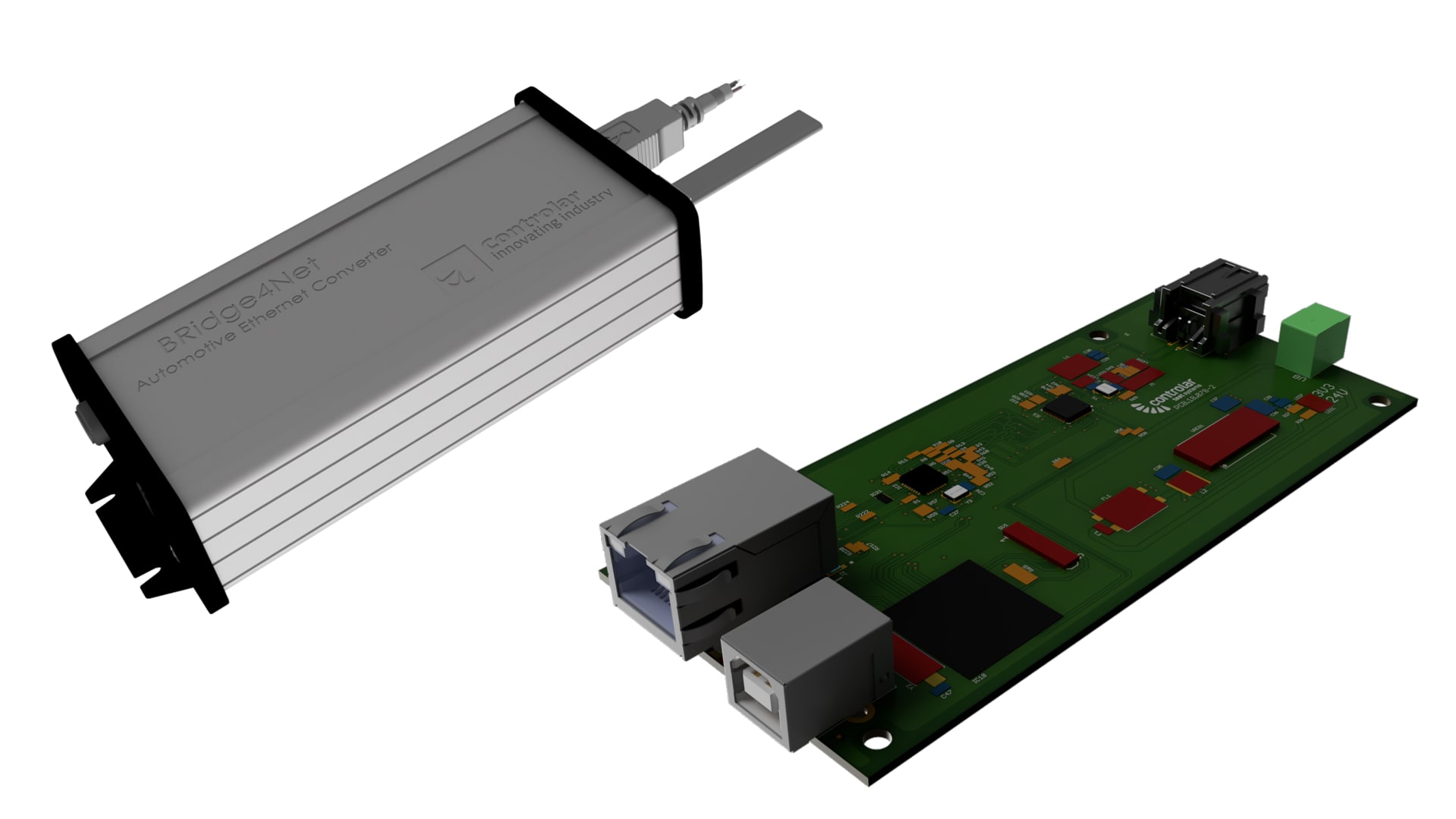

La versión stand-alone de este conversor es proporcionado en una caja de fácil integración y de encendido eléctrico para utilizarse en un laboratorio o mesa de trabajo.

La versión bare es proporcionada en un formato PCB con puntos de montaje de fácil integración y encendido eléctrico apropiado para ser integrado en un JIG o equipo de pruebas.

Paralelamente, puede ser rediseñado y adaptado a aplicaciones específicas que necesiten una adaptación del sistema.

Ambas versiones están dotadas de un sistema de fijación y de una interfaz de alimentación flexible con una amplia gama de tensión de alimentación que posibilita la personalización de la ficha de encendido. Su configuración posibilita la reducción de la complejidad de cableado, garantizando una instalación rápida y sencilla, facilitando el debug o mantenimiento.

Aplicaciones

El desarrollo riguroso desde el primer prototipo convierte a BRidge4Net en la solución ideal para sistemas de pruebas innovadores para la industria automotriz, tales como sistemas para Radar, Lidar, Infotainment, Sistemas de visión, etc.

Ejemplos de aplicaciones son el uso de cámaras climáticas, pruebas run-in y burn-in, ICT, pruebas funcionales y programación, o cualquier equipo de pruebas que sea multidispositivo.
