XILS
Soluciones de Handling en Línea
Para instrumentación crítica
XILS600
Un manejador multiusos diseñado para aplicaciones de ISP (Programación In-System) y FCT (Prueba Funcional de Circuitos)
Cuenta con un transportador secundario a nivel SMEMA que permite una función de paso directo, eliminando la necesidad de líneas de producción paralelas. Un subrack especial de instrumentación con una interfaz secundaria para fixture ofrece una distancia corta de cableado entre la instrumentación y el DUT, lo que lo hace especialmente adecuado para aplicaciones críticas.
El manejador alcanza un tiempo de manejo aproximado de 6 segundos, sin incluir la duración de la prueba, y es compatible con el XILS800, así como con otras unidades XILS600 configuradas en serie.
Para aplicaciones de alta demanda
XILS800
Diseñado para cumplir con requisitos exigentes que involucran un alto número de puntos de prueba y PCBs grandes, haciéndolo adecuado para aplicaciones de ICT (Prueba en Circuito), ISP (Programación In-System) y FCT (Prueba Funcional de Circuitos).
Ofrece un tiempo de manejo aproximado de 7 segundos, excluyendo la fase de prueba. La unidad puede conectarse en configuración en serie con los manejadores XILS600 y XILS1200.
Construido con una estructura robusta de hierro y aluminio, está diseñado para soportar fuerzas superiores a 15 kN. También es compatible con las principales plataformas de equipos de prueba, incluyendo Teradyne, Keysight, Checksum, TRI y otras.
Para PCBs extragrandes
XILS1200
Diseñado para pruebas de ICT, ISP y FCT de PCBs sobredimensionadas. Ofrece un tiempo de manejo aproximado de 8.5 segundos, excluyendo la fase de prueba.
Diseñado para integrarse perfectamente con las unidades XILS800 y XILS600 en líneas de producción en serie, cuenta con una estructura resistente de hierro y aluminio capaz de soportar fuerzas superiores a 18 kN.
Descargas
Para mayor información, contáctenos por info@es.controlar.com.
Para mayor información, contáctenos por info@es.controlar.com
Características Generales
Diseñada por EIIT – A Controlar company, para cubrir un gran número de puntos de prueba y una amplia gama de dimensiones de PCB, la serie XILS – eXtended In-line Handling System está compuesta por manipuladores versátiles adaptados a diferentes tecnologías de prueba electrónica para el ensamblaje de PCB y aplicaciones de prueba.
Estos sistemas multipuerto y automatizados son altamente configurables y están preparados para futuras expansiones. Con un concepto modular, pueden montarse en serie con diferentes manipuladores, ocupando un espacio reducido.
Con alta velocidad de manipulación, nuestros handlers XILS han sido diseñados para satisfacer requisitos específicos para un elevado número de puntos de prueba y pueden acomodar una amplia gama de dimensiones de PCB (desde placas PCB individuales hasta dispositivos completamente ensamblados).
La línea es configurable a través de software y personalizada durante la preparación del producto, asegurando un proceso de configuración rápido y sencillo, simplificando los cambios de producto.
Configuración

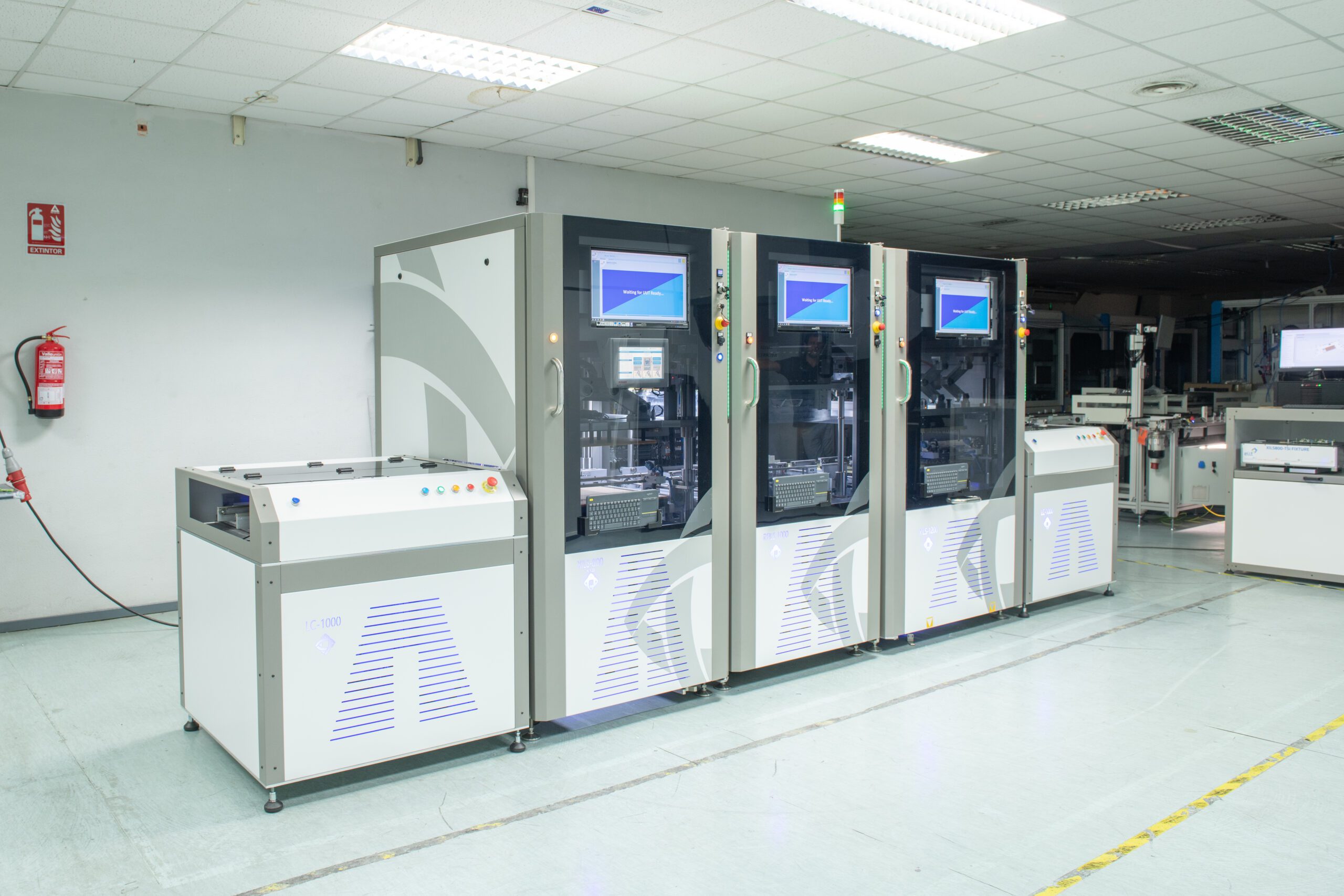

- Economía de espacio: los manipuladores pueden conectarse en línea, permitiendo una configuración del sistema en línea con otros manipuladores XILS.
- Sistema de comunicación integrado: los sistemas pueden comunicarse entre sí internamente, eliminando la necesidad de transportadores adicionales, lectores de códigos de barras y estaciones de almacenamiento.
- Configuración de la línea ajustable: facilidad de configuración a través de software y personalización caso por caso durante la preparación del producto.
- Subestructura de instrumentación especial con interfaz secundaria para dispositivos, que presenta una corta distancia de cableado entre la instrumentación y el DUT (Dispositivo Bajo Prueba).
- Actuación lateral para los conectores del DUT, como USB y Ethernet, para asegurar un control preciso de la fuerza de inserción, mejorando la fiabilidad y el rendimiento.
Aplicaciones
Las soluciones de handling en línea de EIIT han sido desarrolladas para cumplir con los altos estándares de la industria automotriz para probar una amplia gama de PCB y PCBA. Sin embargo, estos sistemas también son adecuados para otras industrias, como la electrónica de consumo e industrial.
LC1000: Transportador cargador para el manejo de placas y conexión con máquinas en línea.
XILS800: Manejador versátil para pruebas de alto volumen en ICT, ISP y FCT.
RFILS1000: Manejador de pruebas RF para aplicaciones inalámbricas como Wi-Fi, Bluetooth y medición RF.
XILS1200: Manejador de placas diseñado para pruebas de PCBs extra grandes en ICT, ISP y FCT.
LC1000: Transportador cargador para el manejo de placas y conexión con máquinas en línea.
